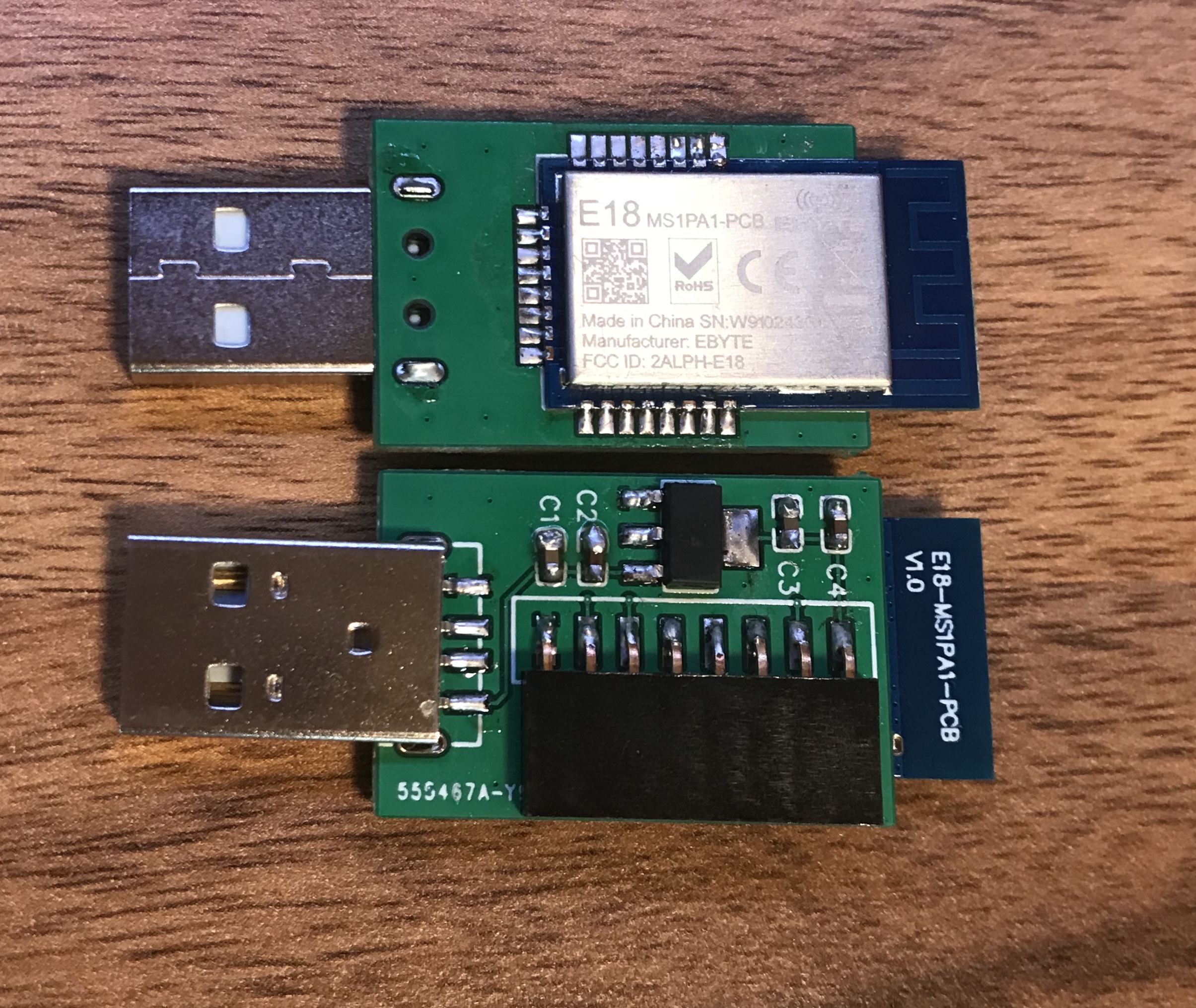

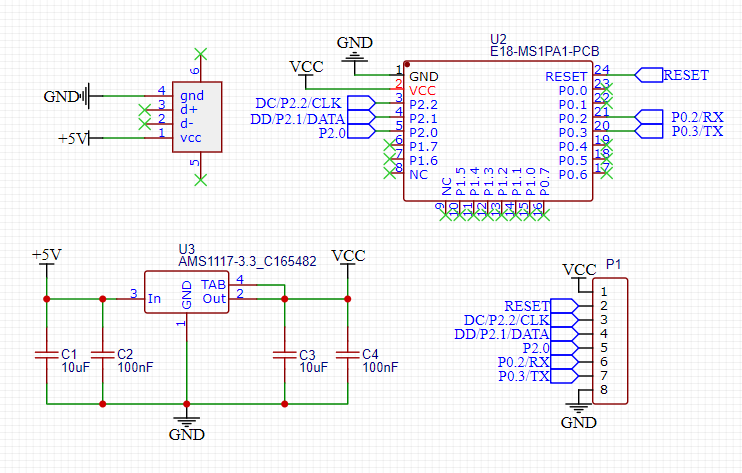

由于手里的CC2538和CC2652两个网关的信号都不是很理想,就想着添几个路由设备来覆盖全家,路由设备也没啥要求,只需要刷上固件,给一个3.3V的供电就可以了,不过z2m路由仅支持到Z-Stack_Home_1.2,固件也只有CC2531,CC2530,CC2530 + CC2591,CC2530 + CC2592,最理想的芯片也就是CC2530 + CC2592了,正好易佰特有成熟方案,也就是E18-MS1PA1,PCB天线板官方店还可以薅羊毛9.8元拿样,随手画了一个简单的板子,只是引出了常用的烧录和UART用的的IO口。



刷固件的过程中发下了一个不错的项目,可以简单的修改固件,使用芯片的GPIO口接一些简单的高低电平输入输出硬件,并且还可以在板上添加led指示灯,喜欢折腾的朋友可以看下。

cc2530_2952rount_2020-04-05-2.zip

BOM.xlsx
